GEMİ KONSTRÜKSİYONU

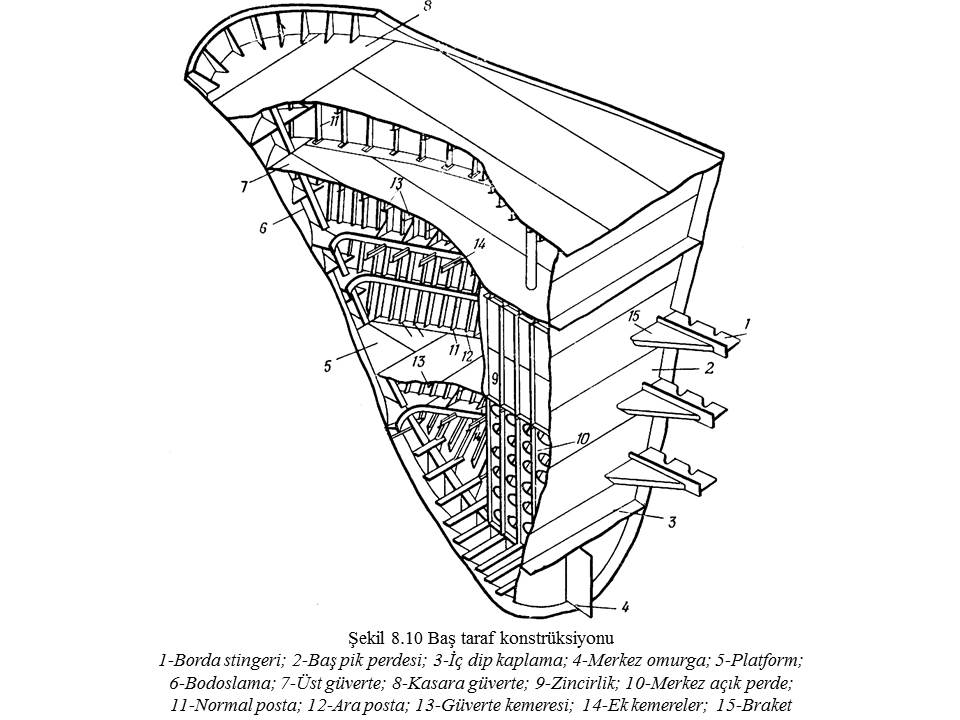

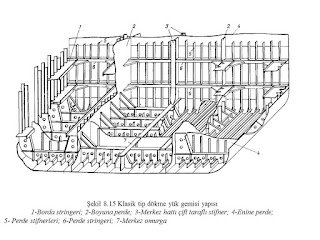

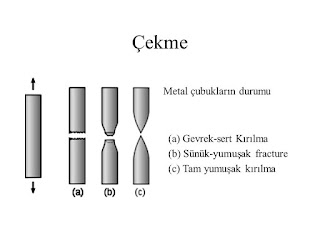

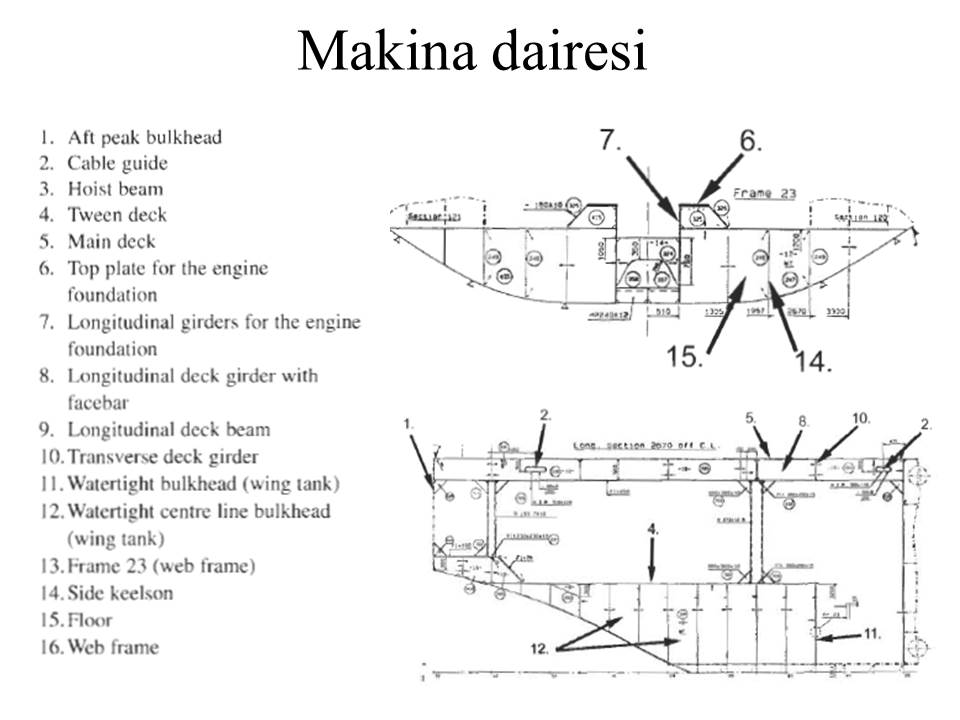

GEMİ KONSTRÜKSİYONU 2011-2012 GEM111 Dalgada Gemi Davranışı Sarkma durumu Çökme durumu Ağırlık>Deplasman Ağırlık>Deplasman Ağırlık>Deplasman Ağırlık< Deplasman Ağırlık< Deplasman Ağırlık< Deplasman Ship in waves Dalga tepesinde gemi (sarkma-hogging) Ship in waves Dalga Çukurunda gemi (çökme-sagging) Ship in waves Sancak taraftan açı il egelen dalgalarda gemi davranışı (burulma-torsion) Ship in waves İskele taraftan açılı gelen dalgalarda gemi davranışı (burulma-torsion) Gemi Enkesitinde yükler Çevre yükleri Kargo yükleri Kargo yükleri Su Basıncı Deplasman ve ağırlık altında gemi kesitlerine gelen yükler Deplasman ve Ağırlık Dağolımı Bouncy distribution weight distribution Yapısal hasrlar • Çekme ve basma altında kopma • Basınç altında Eğilme • Yorulma • Gevrek kırılma • Çatlak Çekme Metal çubukların durumu (c) Tam yumuşak kırılma (b) Sünük-yumuşak fracture (a) Gevrek-sert Kırılma Gerilme Şekil değiştirme Gerilme – Şekil değiştirme 1. Çekme dayanımı (maksimum gerilme) 2. Akma mukavemeti 3. Elastiklik sınırı 4. Kırılma Çatlak Yorulma Yorulma Basınç altında bir levhanın eğilmesi Basınç altında desteklenmiş bir levhanın eğilmesi daha fazla güç gerektirir Desteklenmiş bir levha diğer yönde bir basınca tabi tutulursa eğilir Her iki yöndede desteklenmiş levha Hollanda profili Köşebent Lama Şekil 8.5 Enine konstrüksiyonda dip ve perde yapısı 1-Enine perde; 2-Merkez omurga; 3-Su geçmez döşek; 4-Dolu döşek; 5-Boş döşek; 6-İç dip kaplaması; 7-Posta geçme slotu; 8-Dikey lama Boyuna konstrüksiyon sisteminde ise ana unsur boy istikametinde giden derin ve profil tülanileridir. Bu unsurlar daha az sıklıktaki derin halkalarla (derin kemere, derin posta ve döşekler) desteklenir. Genelde, tankerler ve savaş gemileri boyuna sistem kullanılan tipik gemi örnekleridir. Tipik enine ve boyuna konstrüksiyon tipleri Şekil 8.5 ve Şekil 8.6‘da görülmektedir. Şekil 8.6 Boyuna sistem dip konstrüksiyonu 1-Borda kaplaması; 2-Enine perde; 3-Posta; 4-Enine perde stifnerleri; 5-Hopper tank kaplama levhası; 6-Merkez omurga; 7-Yan Tulani; 8-Dolu döşek (tulaniler arası lama takviyeli); 9-Dip tulani; 10-Braket Şekil 8.7 Kombine bünyesel konstrüksiyon 1-Derin tulani; 2-Üst güverte kaplaması; 3-Güvertealtı tulanileri; 4-Derin kemere; 5-Güverte braketi; 6-Posta; 7Gladora güverte kaplaması; 8-Kemere; 9-Borda kaplaması; 10-Sintine braketi; 11-Merkez omurga; 12-Yan tulani; 13Dip ve iç dip tulanileri; 14-Dolu döşek; 15- İç dip kaplaması; 16-Dip kaplaması; 17-Enine perde; 18-Perde stifnerleri; 19-Puntel Şekil 8.10 Baş taraf konstrüksiyonu 1-Borda stingeri; 2-Baş pik perdesi; 3-İç dip kaplama; 4-Merkez omurga; 5-Platform; 6-Bodoslama; 7-Üst güverte; 8-Kasara güverte; 9-Zincirlik; 10-Merkez açık perde; 11-Normal posta; 12-Ara posta; 13-Güverte kemeresi; 14-Ek kemereler; 15-Braket Şekil 8.11 Gemi kıçında meyilli posta sistemi 1-Profil stringer; 2-Meyilli kemere; 3-Meyilli posta Şekil 8.12 Enine sistemde ana güverte ve gladora güvertesi 1-Üst güverte kaplaması; 2-Kemere; 3-Parampet; 4- Borda kaplaması; 5-Posta; 6-Enine perde; 7Puntel; 8-Derin güverte altı tulanisi; 9-Mazerna; 10-Gladora güverte kaplaması Şekil 8.13 Enine perde borda tulanisi bağlantısı (braketler) 1-Borda kaplaması; 2-Enine perde; 3-Braket Şekil 8.14 Borda bünyesel detayı 1-Borda kaplaması; 2-Güverte kaplaması; 3-Borda stringeri; 4-Derin posta; 5-İç dip kaplama; 6Sintine braketi Şekil 8.15 Klasik tip dökme yük gemisi yapısı 1-Borda stringeri; 2-Boyuna perde; 3-Merkez hattı çift taraflı stifner; 4-Enine perde; 5- Perde stifnerleri; 6-Perde stringeri; 7-Merkez omurga Şekil 8.16 Baklavalı perde 1-Perde; 2-Dip kaplaması; 3-İç dip kaplaması; 4-Merkez omurga; 5-Dolu döşek Enine Posta Sistemi Güverte kaplama Posta Borda kaplaması Dip kaplaması Yan iç omurga İç dip kaplaması Braket -bayrak Çift dip kemere Enine Posta Sistemi Boyuna Posta Sistemi Boyuna Posta Sistemi Enine-Boyuna Karışık Posta Sistemi Yapısal mukavemet Gemi ana parçaları ER AFT FORE Boyuna posta 1. Kaplama 2. Boyuna perde 3. Enine perde 4. Boyuna perde 5. Alt hopper tankı 6. Tanktop 7. Dip 8. Yan boyuna tulaniler 9. Dippostlar 10.İç dip boyuna 11. Perde stifnerleri Enine posta Dökme yük gemisi Baş Baş ve balblı baş Baş boyuna kesit Baş Baş Fore ship Boyuna kesit Kıç blok Kıç Aft ship Makina dairesi Makina dairesi Makina dairesi Makina dairesi Güverte Ro-Ro gemisi Çift dip Sintine Container gemisi çift dip Çift Dip Kaplama Enine kesit Tanker kesiti Enine perde Dökme yük gemisi ambar kesiti Genel kargo gemisi ambar kesiti A container ship
