Yardımcı Kazanlar

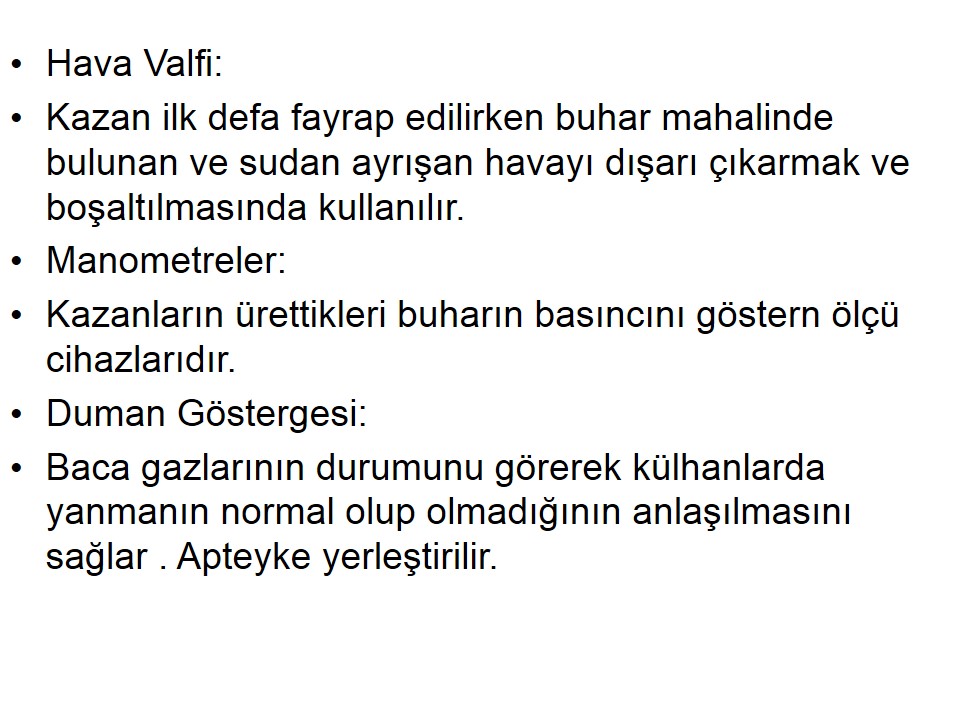

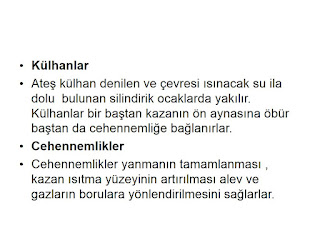

• GEMİ YARDIMCI MAKİNELERİ • Yardımcı Kazanlar • Yardımcı kazanlar üçe ayrılır: • SU BORULU ANA KAZANLAR (WATER TUBE MAİN BOİLERS) • Su borulu kazan denince; boruların içinden suyun, dışından alevin dolaştığı anlamına gelir. • Şekilde, su borulu bir kazanın en basit bir şeması görülmektedir. Burada, su dolaşımı, tabii sirkülâsyonla (natural cırculation-gravity circulation) yapılır. • ALEV BORULU KAZANLAR • Bu kazanlar silindirik biçimde yapılırlar . • Boruların içinden sıcak gazlar ve alevler geçer. • Önceleri bütün gemilerde bu kazanlar kullanılırdı ,modern gemilerde yüksek basınçlı kuru ve kızgın buhar üreten su borulu kazanlar kullanılır. • Alev borulu kazanların yaklaşık üçte ikisi su ile doldurulur.Geri kalan kısmı buhar bölümü oluşturur. • Isınan sular yukarı doğru yükselerek oluşan buhar kürecikleriyle beraber suyun yüzüne çıkar. • Yukarıda toplanan yaş doymuş buhar kazanın içinde boydan boya uzatılan buhar toplama borusu ile alınır. Buharlaşan suyun yerine başka bir kanaldan su verilir. Yardımcı kazanlar • Alev Borulu Kazanların Kısımları ve Görevleri • Bu kazanlar silindirik biçimde yapılırlar .Boruların içinden sıcak gazlar ve alevler geçer.Önceleri bütün gemilerde bu kazanlar kullanılırdı ,modern gemilerde yüksek basınçlı kuru ve kızgın buhar üreten su borulu kazanlar kullanılır. • Alev borulu kazanların yaklaşık üçte ikisi su ile doldurulur.Geri kalan kısmı buhar bölümü oluşturur.Isınan sular yukarı doğru yükselerek oluşan buhar kürecikleriyle beraber suyun yüzüne çıkar.Yukarıda toplanan yaş doymuş buhar kazanın içinde boydan boya uzatılan buhar toplama borusu ile alınır. • Buharlaşan suyun yerine başka bir kanaldan su verilir. • Külhanlar • Ateş külhan denilen ve çevresi ısınacak su ila dolu bulunan silindirik ocaklarda yakılır. Külhanlar bir baştan kazanın ön aynasına öbür baştan da cehennemliğe bağlanırlar. • Cehennemlikler • Cehennemlikler yanmanın tamamlanması , kazan ısıtma yüzeyinin artırılması alev ve gazların borulara yönlendirilmesini sağlarlar. • Alev boruları • Alev Borulu Kazanlarda borular cehennemlik boru aynasıyla kazanın ön aynası arasına sıkıştırılır. • Görevi: • Alev ve gazların geçmesini ve bu arada gazlardaki ısınında suya iletilmesini sağlamaktır. • Duman Sandıkları • Alev borularının ön tarafı duman sandığı denilen kapalı bir hücrede toplanırlar. • Duman sandığının ön tarafı kamin kapakları denilen büyük ve menteşeli kapaklarla kapatılmıştır. • Boruların temizlik ve onarım işleri bu kapaklar açılarak yapılır. • Apteyk: • Borulardan gelen dumanlar duman sandıklarının üstünde bulunan ve apteyk denilen baca yolu ile bacaya giderler. • Su Borulu Kazanların Kısımları ve Görevleri • Su borulu kazanlarda boruların içinden su , dışından alev dolaşır. • Saatte 1,5-2,5 ton buhar üretirler. • Buhar basınçları ise 7-225 kg/cm2 arasındadır. • 600-650 derecede kızgın buhar üretirler. • Yüksek sıcaklık ve basınç özellikle kara tesislerindeki termal güç santrallerinde kullanılır. • Ana makinesı dizel motoru ile çalışan büyük ham petrol taşıyan tankerlerde yardımcı kazanlar su borulu kazanlardır. • Su borulu kazanlar • Bu kazanlardan elde edilen düşük süperhiterli (kızgın buhar) 150-250 derece ve 10 kg/cm2 basınçlı stim Türbinle çalışan ham petrolu basan pompalar da (cargo pump) • Doymuş stimde 7kg/cm2 güvertede stimle çalışan demir ırgatın halat ırgatı ve vinçlerin çalıştırılmasında ve ısıtma sistemlerinde kullanılır. • Dramlar • Buhar dramlarının başlıca görevi dışarıdan gelen fid suyunu , buhar yapıcı borulara göndermek , buhar yapıcı borulardan gelen buharla sıcak sularında birbirinden ayrılabileceği bir mahal teşkil etmek ve buharı dışarıya vermektir. • Su dramlarının görevi ise buhar yapıcı borulara suyu düzenli bir şekilde dağıtmak ve su içinde çökebilecek yabancı maddelerin toplanacağı bir mahal teşkil etmektir. Bütün dramların baş tarafına temizlik muayene ve onarım için menholler açılmıştır. • Yardımcı Kazan Devrelerinde Kullanılan Donanımlar • Emniyet Valfları: • Herhangi bir sebeple kazan basıncı normal haddi aştığı zaman bir miktar buharın kendiliğinden dışarı atılmasını ve kazan basıncının normale dönmesini sağlar.Kazanları patlama tehlikesine karşı korurlar. • Ana Stop Valfler: • Üretilen buharın kazan üzerinden devreye verilmesini veya kesilmesini sağlarlar. • Yardımcı Stop Valf: • Kazanların yardımcı buhar devresine dolayısı ile yardımcı makinelere buhar verilmesini sağlayan valflerdir. • Tesviye Şişeleri: • Kazandaki suyun seviyesini belirtmeye yarayan yuvarlak veya yassı camdan göstergelerdir.Bunların iki ucu kazanın su ve buhar mahaline konulan iki musluğun ağızları arasına bağlanmıştır. • Tecrübe Muslukları: • Tesviye şişeleri ve besleme suyu regülatörleri bozulduğu zaman kazan içindeki su düzeyini öğrenmeye yarar. • Besleme suyu regülatörü: • Kazan içindeki su düzeyini sabit tutmaya yarayan ve su seviyesinin tehlikeli bir biçimde yükselmesini önleyen cihazlardır. • Blof Valfi: • Kazanların en alt bölümünde bulunan kazanları boşaltmaya yarayan valflerdir. • Brayn Valfi: • Kazan suyu yüzeyindeki yağ ,köpük ve yabancı maddelerin kazan dışına atılmasını sağlarlar. • Salinometre Musluğu: • Kazandan denenmek üzere su alınmasına yarar. • • Ana Fid Stop Valf: • Besleme suyunun ana fid suyu devresinden kazana girmesine müsaade eden ve engel olan valflerdir. • • Yardımcı Fid Stop Valf: • Ana fid stop valfin benzeri olup yardımcı fid suyu devreleri üzerinde bulunur. • • Ana Fid Çek Valf: • Kazanlardan buhar alındıkça eksilen suyun yerine verilen fid suyu bu valflerden geçer. Fid devresindeki basınç kazan basıncının altına düşünce kazandaki suyun fid devresine geçmesini önlerler. • Hava Valfi: • Kazan ilk defa fayrap edilirken buhar mahalinde bulunan ve sudan ayrışan havayı dışarı çıkarmak ve boşaltılmasında kullanılır. • Manometreler: • Kazanların ürettikleri buharın basıncını göstern ölçü cihazlarıdır. • Duman Göstergesi: • Baca gazlarının durumunu görerek külhanlarda yanmanın normal olup olmadığının anlaşılmasını sağlar . Apteyke yerleştirilir. • Kurum üfleme Donanımı: • Kazanların alev ve gaz geçitlerinde boru ve bafıllar arasında biriken kül ve kurumları temizlemek için kullanılan basınçlı hava veya kuru buharla yapılan işlemdir. • Karbondioksit Ayırt Edici: • Baca gazlarını analiz ederek içindeki co2 oranını saptayan böylece yanma hakkında bilgi edinilmesini sağlayan cihazdır. • Termokupl: • Kazanın türlü yerlerinde sıcaklıkları ölçmek için kullanılan termometrelerdir.
